Пару дней назад получил PDL2000 и сразу за исследование ВЧ части.

Провёл большую серию замеров напряжённости поля создаваемой штатной антенной а также серию опытов по определению точности её настройки. В результате исследования было определено, что штатная стальная спиральная антенна настроенна правильно, также учтено влияния пластмассового корпуса RF модуля на частоту резонанса антенны. То есть, диаметр намотки и количество витков спирали выбрано с учётом вносимых влияний диэлектрической проницаемости пластика корпуса модуля. Это значит, что если открыть корпус радиомодуля, то настройка антенны сбивается и частота резонанса уходит вверх по частоте. При этом отдача антенны падает как минимум в два раза. Надо отметить также что в настройке антенны учтено и влияние лобового стекла, резонанс спирали в закрытом корпусе лежит чуточку выше от рабочей частоты, но когда модуль приклеивается на стекло частота резонанса становится точно в рабочие граници частот. Для того чтобы получить максимальную отдачу на столе пришлось намотать два витка изоленты прямо на спираль внутри корпуса, имитируя влияние слекла.

Кроме того было проведено исследование напряжённости поля в пространстве создаваемого различными типами антенн и сравнение её с напряжённостью поля создаваемой штатной спиралью. Для сравнения были выбраны четвертьволновая антенна и медная спираль с альтернативными габаритами и параметрами полученные на основании собственных расчётов.
В результате серии замеров было выявлено что отдача четвертьволнового штыря бальше отдачи штатной спирали на 8dB что составляет отличие в 6 раз по мощности.
Также обстоит дело и с альтернативной медной спиралью, разность также составила 8dB. Причём напряженности поля в пространстве создаваемые четвертьволновым штырём и альтернативной спиралью были практически одинаковыми.

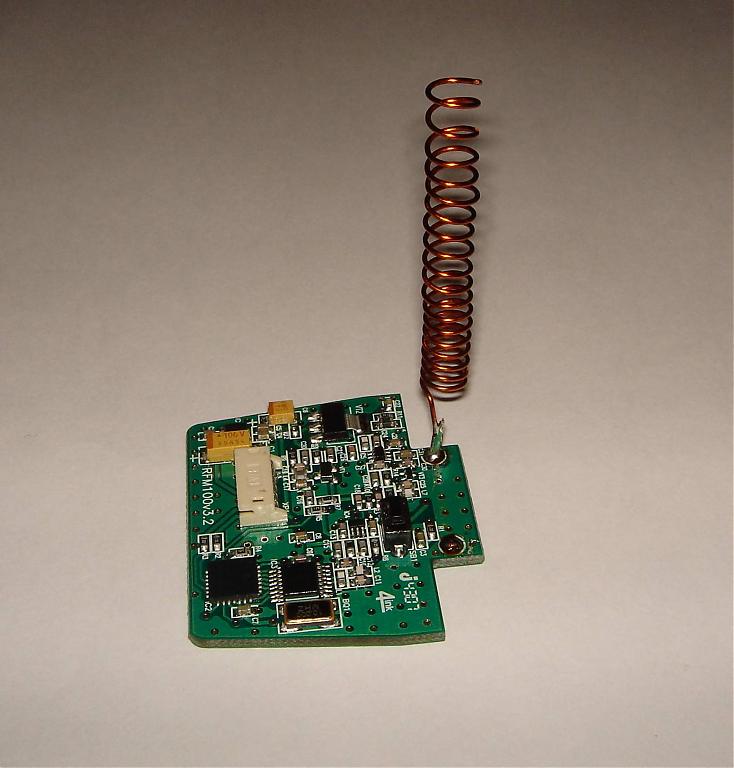

Фотографии модуля с альтернативной спиралью прилагаю.

Выводы:

1. Получить рекордно большие расстояния связи со штатной антенной не представляется возможным.

2.С применением четвертьволнового штыря удастся увеличить дальность связи больше чем в два раза.

3. Вместо четвертьволнового штыря возможно использовать медную спираль большего размера без потери дальности связи по сравнению со штырём. Но её применение сопряжено с техническими трудностями по настройке требующие оборудование и глубоких знаний.

4. Наиболее быстрым и лёгким методом увеличения дальности связи является применение четвертьволнового штыря ориентированного вертикально.

5. Правая спираль-противовес не влияет ни на напряжённость поля ни на диаграмму направленности и подлежит демонтажу.


Настоятельно рекомендую АТ в следующих моделях сигнализаций элит класса, пересмотреть конструкцию антенны RF модуля. Это просто необходимо для того, чтобы быть лидером не только в криптоустойчивости протокола но и в дальности канала связи.
