нужны обoзначения


привет всем. может кто не будь знает обозначения
NC
COM
NO
ALL-UNLOCK-SIDE

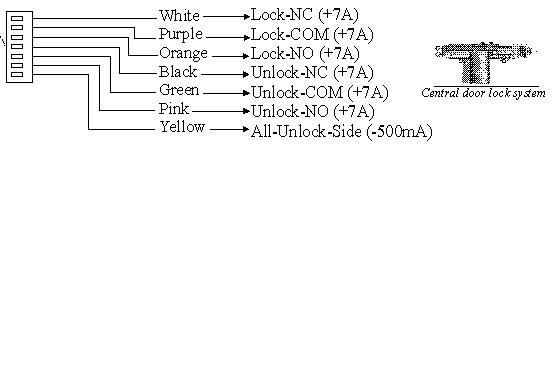

это сигнализация eaglemaster не пойму куда какой провод идёт вот фото
Вложение 450

NC - нормально замкнутый
COM - общий (30)
NO - нормально разомкнутый
ALL-UNLOCK-SIDE - открытие всех дверей

благодарствую :)

Добавлено через 5 часов 18 минут

а может кто небудь обьяснит какой куда провод идёт в этой схеме? :)
надо собирать реле на открывание и закрывание?

С верху в низ : белый на массу
фиолетовый общий закрытие на моторы
оранжевый плюс через предохранитель
чёрный на массу
зелёный общий открытия на моторы
розовый плюс через предохронитель
Реле собирать не надо !:-\

я так делал всё закипает, в машине стоит центральный уже но сама сигнализация загнулась. фиат мареа

Проверь чем управляется родной центр замок ,по ходу должен минусом.
Тоды оранжевый и розовый на минус,белый и чёрный не подключай ,фиолетовый и зеленый на управление .

буду пробовать :)
