Снимаю свой вопрос. Всё написано тут: http://www.alarmforum.ru/forum12/thr...%ED%E0%EB% E0

__________________
С благодарностью к AlarmTrade.

Sladge,
5 версия радиопроцессора
1 номер канала
20 версия брелока.

__________________
Pandora DXL 5100 (1.82) на Ford Fusion
PDL5000 трудится на благо X-Trail
-----------< и на душе спокойно >-----------
с благодарностью к Alarmtrade.

Доброго времени суток Форумчане!
Может кто-нибудь выложить фото переделанного RF-модуля расположенного на стекле за зеркалом заднего вида. Интересует как выглядит по месту установки? Во что "одеваете" четвертьволновой штырь?

__________________
С благодарностью к AlarmTrade.

Обычно в термоусадочную трубку обтягивают.

__________________
Квантовая механика.

Здравствуйте. У меня ПДЛ 2000+дополнительно RF модуль (взял для экспериментов).

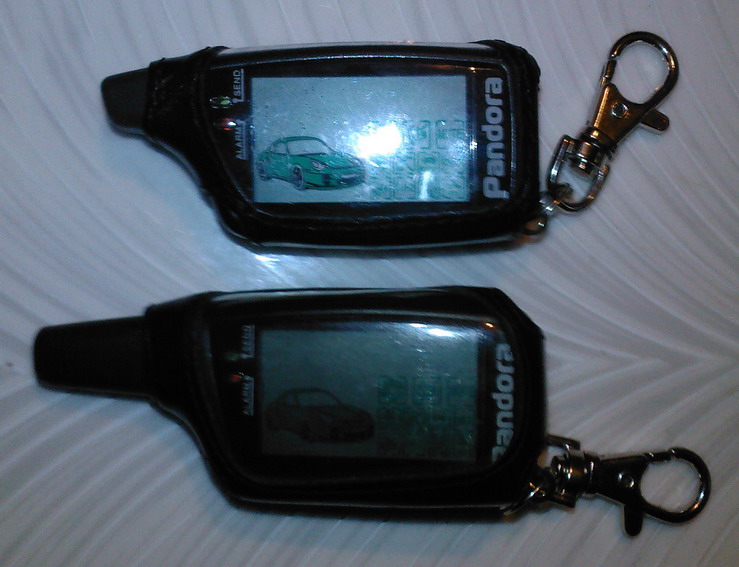

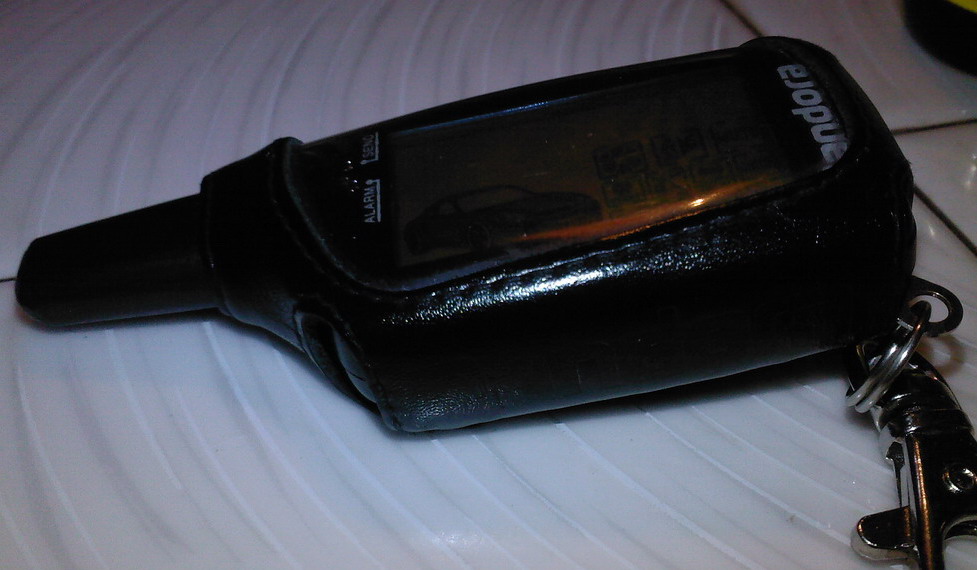

Переделал брелок, как советовал уважаемый Hydrazin со спиралькой от RF модуля. Результат, в машине штатный РФ модуль, машина в 30м от подъезда вдоль дома, дом панельный ЖБ длинный (китайская стена). Все окна на другую сторону, 8 этаж. Два брелка №1 со штатной антенной №2 с антенной от РФ модуля, в квартире есть места откуда команды от №1 брелка не доходят от №2 сразу пробивает с любой точки, ответ приходит на оба брелка без проблем.
Готовых маленьких антенн не 433 в магазинах не нашел, попытался сделать антенну в РФ как у Hydrazinа равномерно намотал 12 витков центральной жилы от ТВ кабеля (другого не оказалось) на кусок силиконового шланга 7мм. Воткнул в машину. Не заработало абсолютно ни какой связи. Сначала подумал что РФ модуль спалил, потом размотал и выпрямил проволоку обрезал 170мм. Все за работало. Вывод с налету без настройки антенну заделать сложно. Вернул штатный РФ на место не нравится висящая проволока.
Буду искать готовую антенну от рации на 433.
P/S отдельное спасибо Антону с alarmtrade за помощь и понимание. (заказ №1163)

Миниатюры



А спираль от RF модуля растягивали перед установкой в брелок? Это очень важно, потому что если не растянуть то работать не будет как надо.

__________________
Квантовая механика.

ViNiGaL,
антенна и кабель к ней
http://www.efo.ru/images/wlc/antenn/D02-S2_hor.jpg
http://www.efo.ru/cgi-bin/go?2576

RF-модуль под обшивку, кабель наружу.

Нет не то. Хочу просто припаять четвертьволновой штырь длинной 17см из центральной жилы кабеля RG-6. Его можно согнуть, чтобы направить вниз? Или просверлить отверстие напротив места припаивания? Или развернуть модуль так, чтобы штырь смотрел вниз под углом вдоль стекла?

До конца, или оставить часть необтянутым?

__________________
С благодарностью к AlarmTrade.

Можно согнуть сразу от места пайки а можно и не сгинать - как удобно.

Обтянуть лучше до конца, иначе медь потемнеет со временем и ухудшится её излучающая способность немного. А термокембр сохранит её медный блеск.

__________________
Квантовая механика.

Расскажу почему я не использовал готовые анттенки на 430МГц.

1. Потому что внутри резиновых антенн находится такая же бональная спираль причём стальная.

2. Потому что четверть длины резиновой антенны занимает никчёмный SMA разъём, тогда как у нас каждый миллиметр на счету и эстетический фактор тоже никто не отменял.

3. Наиболее важный - самодельную антенну я могу точно настроить на рабочую частоту, а промышленную нет и под вопросом её рабочие параметры. Из собственного опыта могу сказать что на своих радиостанциях я всегда менял штатную резиновую антенну на самодельную копию штатной но более эффективней и настроенну на нужный отрезок диапазона.
