Если кратко: подскажите, пожалуйста, как подключиться к LIN шине в данном автомобиле.

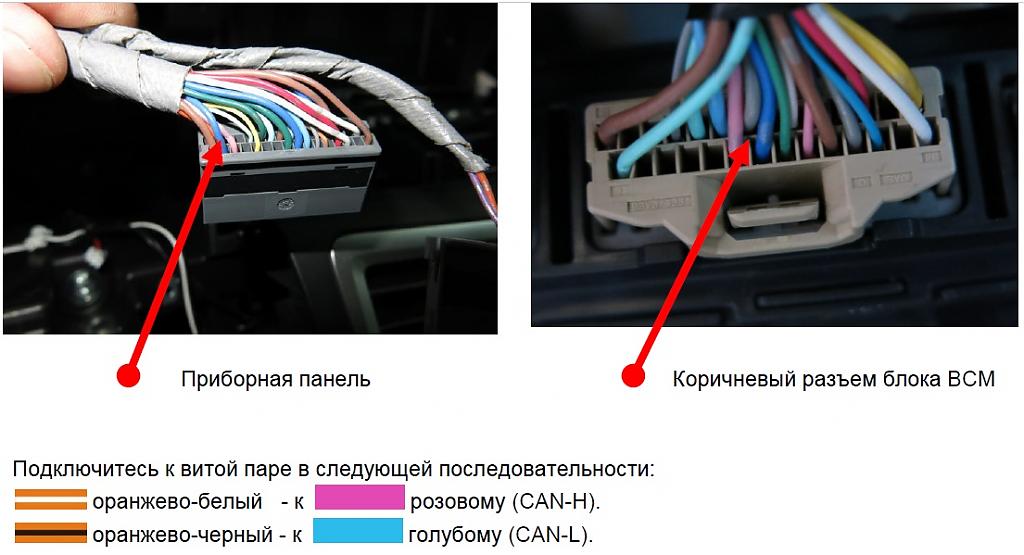

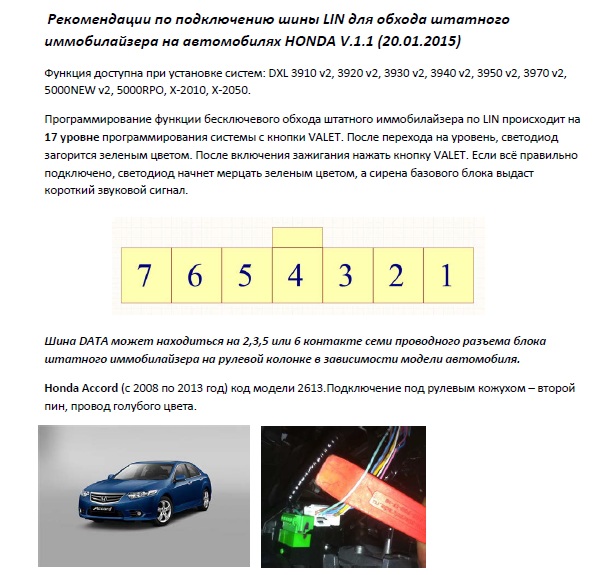

Установил Pandora DX-90B на Honda Accord 9 2013 г.в., в технологической карте установки в основном корректная информация. Всё настроил, но дистанционный запуск работает только, если в машине лежит родной брелок. Столкнулся с проблемой в настойке уровня 17 "обучение обходчика штатного иммобилайзера". После выхода на этот уровень не удаётся запрограммировать. Есть подозрения, что из-за того, что не подключил сигналку к LIN шине. Есть подозрения, что эта пара проводов там же, где и повода от CAN шины, но не знаю, какие именно. На файлсервере есть инфа только пр Аккорд 8.
вот эта сигналка: https://alarmtrade.ru/production/avt...andora-dx-90b/
вот схема подключения: https://alarmtrade.ru/wp-content/upl...T_20170920.pdf

Миниатюры

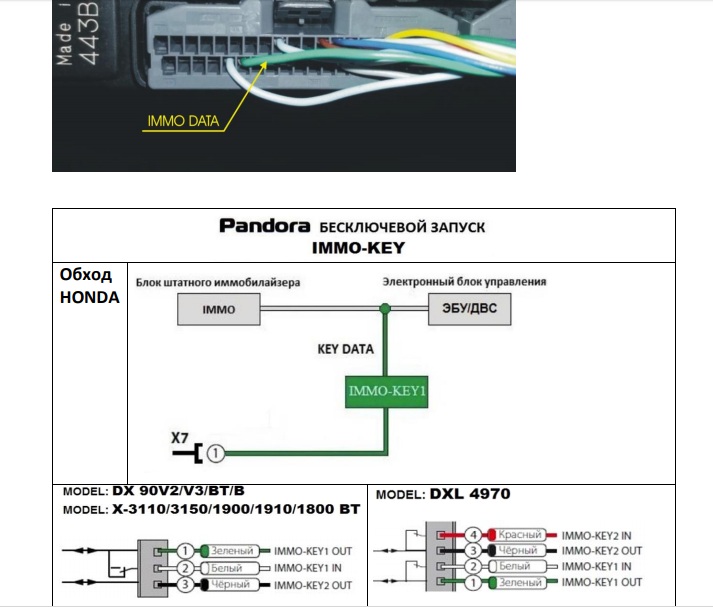

А может быть нужно подключать IMMO-KEY1 как у Honda CR-V 5 2017?

Миниатюры



Конечно имокей

IMMO-KEY1 к чему? К разъему иммобилайзера? Желтый провод? Зеленый провод?

Авто с ключом или кнопкой?

с кнопкой

Серый провод 21 пин в бежевом разъеме на модуле бесключевого доступа.

Добавлено через 35 секунд

http://images.idatalink.com/corporat...U_20171116.pdf тут смотри подсказки по запуску и точкам подключения

Огромное спасибо! Ценная информация!

Помогите, пожалуйста: 2 раза делал обучение обходчика штатного иммобилайзера и успешно делал процедуру Pandora Clone (так и все 10 попыток можно исчерпать), а дистанционный запуск происходит только при наличии штатного брелка в автомобиле.
Или я подключение сделал не так, как нужно или обучение сделал неправильно.
Первый раз я подключался к серому проводу Immo Data зеленым проводом IMMO-KEY1 (out), второй раз соединил вместе IMMO-KEY1 (out) и IMMO-KEY2 (in).
Вот, как второй раз проходило обучение после выхода на уровень 17: https://youtu.be/lkKXQwMx-0c

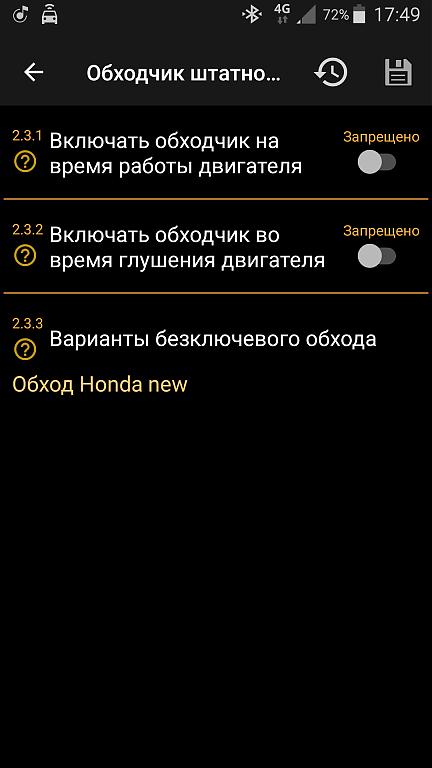

После установки варианта безключевого обхода "Обход Honda New", сигналка стала считать багажник всё время открытым, после включения входа INP1 с логикой работы "Багажник" сигналка стала видеть багажник корректно.

Добавлено через 12 минут

А силовые подключения есть ? Или по кнопке делали ?
