Подключение Pandora DX-9X и Pandora RMD-5-M
|
Новичок
Регистрация: 22.11.2019
Сообщения: 27
Репутация: 1018
|
22.11.2019, 03:36
Подключение Pandora DX-9X и Pandora RMD-5-M
#1
Привет.
Можете подсказать/помочь как правильно подключить релейный модуль Pandora RMD-5-M и в целом DX-9X? Схема DX-9X: Пытаюсь подключить Pandora DX-9X к Рено Меган II 2008г (Renault Megane 2 phase 2). подключить к X4/16 - постоянный плюс 12В подключить к X4/15 - плюс сирены под капотом подключить к X4/14 - +12В когда включено зажигание подключить к X4/13 - бипер в комплекте подключить к X4/12 - управление ЦЗ - ЦЭКБС РЕ1 подключить к X4/11 - CAN L - к ЦЭКБС РЕ2 или OBD разъему? подключить к X4/10 - Концевик капота подключить к X4/9 - Нейтраль - куда подключить? к концевику ручника? Вроде ручник есть в CAN. Насчет завестись на передаче ответ авто умное и не крутит стартером если включена любая передача МКПП. подключить к X4/8 - на кузов авто - масса подключить к X4/7 - Педаль тормоза - ЦЭКБС РЕ2 подключить к X4/6 - Указатели поворотов ??? подключить к X4/5 - Концевики дверей через диоды - ЦЭКБС РЕ1 подключить к X4/4 - Нужно задействовать канал для имитации открытия водительской двери. ??? концевик вод. двери ЦЭКБС РЕ1 - 17 пин - подключить паралелно??? подключить к X4/3 - CAN H к ЦЭКБС РЕ2 или OBD разъему? подключить к X4/2 - Выход багажник ЦЭКБС РР3 - ??? подключить к X4/1 - не использовать подключить к X7/1 - концевик багажника- ЦЭКБС РЕ1 подключить к X1/2 - Lin вход, стоит ли подключать K-line 7-пин OBD? Разъемы ЦЭКБС: На блоке в машине разъем ЦЭКБС РЕ1 с пинами: 6 - Импульсное управление запиранием/отпиранием замка дверей - параллельно подключить к X4/12 жел./черный провод 7 - Сигнал "плюс" пуска и остановки двигателя - к RMD-5-M??? 8 - Сигнал "минус" однопозиционного концевика багажника — параллельно подключить к X7/1 зеленый, через диод 15 16 17 19 - Сигнал "минус" однопозиционного концевиков 4х дверей — соединить в один провод через обвязку диодов — параллельно подключить к X4/5 серый, вход дверей На блоке в машине разъем ЦЭКБС РЕ2 с пинами: 6 - Сигнал диагностики CAN H 8 - Сигнал CAN H щитка приборов ЦЭКБС - параллельно подключить к X4/3 орнж/белый - CAN1-H 16 - Сигнал диагностики CAN L 18 - Сигнал CAN L щитка приборов ЦЭКБС - параллельно подключить к X4/11 орнж/черный - CAN1-L Или CAN к пинам диагностики??? 36 - Сигнал "плюс" датчика положения педали тормоза - параллельно подключить к X4/7 бел./синий? 7 - Сигнал по последовательной линии закрывания стекол и люка - через неиспользованное реле "R4 Стартер"? в Шарханах подключают в разрез через блок. сиг. На блоке в машине разъем ЦЭКБС РР3 с пинами: 4 - Управление указателем левого поворота - Управление по плюсу - через доп. реле подключать? Или подключит к кнопке аварийки? 5 - Управление указателем правого поворота - Управление по плюсу - через доп. реле подключать? Или подключит к кнопке аварийки? 7 - Разрешение питания электропривода задней двери (багажника) на открывание - плюс или минус неизвестно - Возможно параллельно подключить к X4/2 красн/черный - Выход багажник В пороге проходит провод питания электро-бензонасоса, как его подключить к RMD-5-M не понимаю (((. Распиновка "СЧИТЫВАТЕЛЯ УСТРОЙСТВО КАРТОЧКИ ИММО": 2 - УПРАВЛЕНИЯ СВЕТОДИОДОМ ОПРЕДЕЛЕНИЯ МЕСТОНАХОЖДЕНИЯ КАРТОЧКИ 3 - "+" СЧИТЫВАЮЩЕЕ УСТРОЙСТВО КАРТОЧКИ 4 - СИГНАЛ ПЕРЕДАЧИ ДАННЫХ ЦЭКБС/СЧИТЫВАЮЩЕЕ УСТРОЙСТВО КАРТОЧКИ 5 - СЧИТЫВАЮЩЕЕ УСТРОЙСТВО КАРТОЧКИ 6 - СИГНАЛ СИНХРОНИЗАЦИИ ЦЭКБС/СЧИТЫВАЮЩЕЕ УСТРОЙСТВО КАРТОЧКИ Распиновка "ДИАГНОСТИЧЕСКИЙ РАЗЪЕМ": 1 - "+" ПОСЛЕ ЗАМКА ЗАЖИГ. Ч/З ПРЕДОХР., ПРЕДОХР. 4 - ЭЛЕКТРИЧЕСКАЯ "МАССА" ЛЕВОЙ ПОПЕРЕЧИНЫ ПРИБОРНОЙ ПАНЕЛИ 5 - ЭЛЕКТРОННАЯ "МАССА" ЛЕВОГО ВЕРХНЕГО ЛОНЖЕРОНА 6 - СИГН. CAN H ЩИТКА ПРИБОРОВ > ЭБУ 7 - ДИАГНОСТИЧЕСКИЙ СИГН. K-line 14 - СИГН. CAN L ЩИТКА ПРИБОРОВ > ЭБУ 16 - "+" АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР., ПРЕДОХР. ЗВУКОВОГО СИГНАЛА Распиновка "КНОПКА ЗАПУСКА-ОСТАНОВА ДВИГ.": 1 - СИГН. + ЗАПУСКА-ОСТАНОВКИ ДВИГАТЕЛЯ 2 - ЭЛЕКТРИЧЕСКАЯ "МАССА" ЛЕВОЙ ПОПЕРЕЧИНЫ ПРИБОРНОЙ ПАНЕЛИ 4 - УПР. СИГН. ЛАМПЫ РАБОТАЮЩЕГО ДВИГАТЕЛЯ Распиновка "ВЫКЛЮЧАТЕЛЬ ЦЕНТРАЛЬНОГО ЗАМКА/АВАРИЙНОЙ СИГНАЛИЗАЦИИ": 2 - УПР. ИМП. ЗАПИР.-ОТПИР. ДВЕРЕЙ 3 - + ЛЕВОГО ГАБАРИТНОГО ОГНЯ Ч/З ПРЕДОХР. 4 - ЭЛЕКТРИЧЕСКАЯ "МАССА" 5 - ЛЮМИНЕСЦ. ДИОД ЗАПИР. ДВЕРЕЙ 6 - УПР. "ПЛЮС" СИГН. ЛАМПЫ АВАРИЙНОЙ СИГНАЛИЗАЦИИ 7 - УПР. "МИНУС" РЕЛЕ ВРЕМЕНИ, РЕЛЕ-ПРЕРЫВАТЕЛЬ УКАЗ. ПОВОР. И АВАР. СИГНАЛИЗ. Как подключить релейный блок RMD-5-M к этому всему? Схема релейного блока RMD-5-M: Цитата:
|
||
Новичок
Регистрация: 22.11.2019
Сообщения: 27
Репутация: 1018
|
22.11.2019, 12:47
#2
Распиновка "ЩИТОК ПРИБОРОВ":
2 - СИГНАЛА ДАТЧ. УР. ТОПЛИВА 14 - УПР. "МИНУС" СИГН. ЛАМПЫ СИСТ. ЭЛЕКТРОННОЙ БЛОК. ЗАПУСКА ДВИГАТЕЛЯ 15 - СИГН. "ПЛЮС" ДАТЧ. УР. ТОПЛИВА 21 - УПР. "МИНУС" СИГН. ЛАМПЫ ВКЛЮЧЕНИЯ СТОЯНОЧНОГО ТОРМОЗА . Причина: Добавлено сообщение |
|
Новичок
Регистрация: 22.11.2019
Сообщения: 27
Репутация: 1018
|
22.11.2019, 12:49
#3

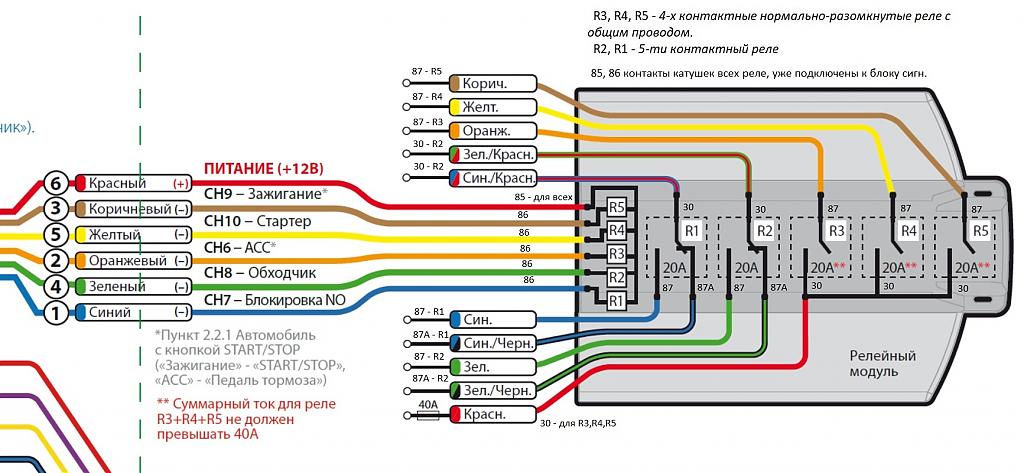

Немного поразмыслив над RMD-5-M нарисовал схему как я её вижу в сравнении с номерами контактами если бы это были обычные реле.
Вложение 1929 Все верно понял? Кто может поправьте. . |
|
Сенсей
Регистрация: 05.03.2015
Сообщения: 8,665
Репутация: 20692
|
22.11.2019, 13:00
#4
Цитата:
|
||
Сенсей
Регистрация: 05.03.2015
Сообщения: 8,665
Репутация: 20692
|
22.11.2019, 13:02
#5
|
|
Новичок
Регистрация: 22.11.2019
Сообщения: 27
Репутация: 1018
|
22.11.2019, 13:26
#6
Цитата:

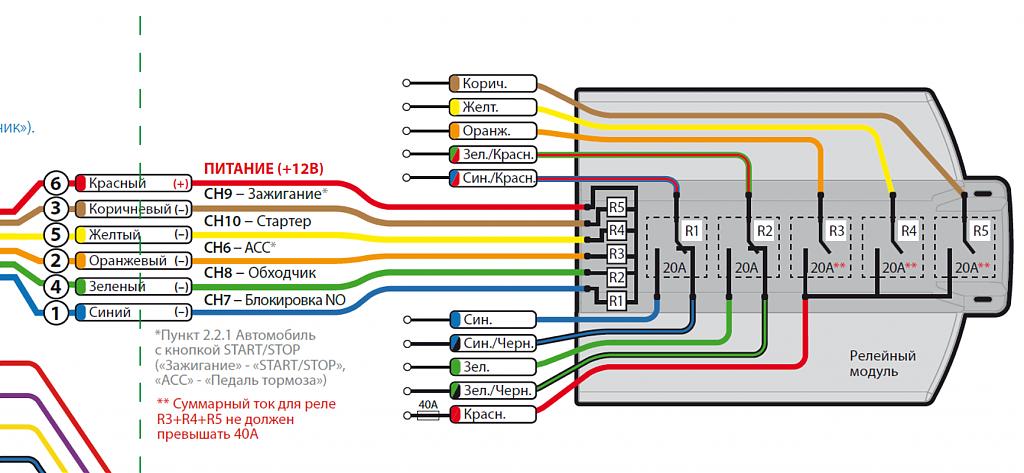

30 это общий провод для 87 и 87А в положениях НЗ и НР? 87 - НР - нормально разомкнутый - разомкнутый пока нет +12В на катушке 87А - НЗ - нормально замкнутый - замкнутый пока нет +12В на катушке По Вашему получается так: Вложение 1930 И тогда 30 и 87А не являются НЗ. Потому-что по схеме переключатель стоит на "Сине/красный и зелено/красный". И тогда 30 общий провод вроде должен быть "Сине/красный и зелено/красный" или "Сине/черный и зелено/черный". Или я что-то напутал? . |
||
Сенсей
Регистрация: 15.12.2013
Сообщения: 1,447
Репутация: 12512
|
22.11.2019, 13:47
#7
emdfreeman, на всех схемах реле всегда рисуют в нерабочем (обесточенном) состоянии. В этом состоянии контакт 30 замкнут с контактом 87а (НЗ), а с контактом 87 не замкнут (НР).
При подачи питания на обмотку реле, контакт 30 размыкается от контакта 87а и замыкается с контактом 87. |
|
Новичок
Регистрация: 22.11.2019
Сообщения: 27
Репутация: 1018
|
22.11.2019, 13:52
#8
Цитата:
Чья схема правильная все таки? Цитата:
Цитата:
|
||||
Сенсей
Регистрация: 15.12.2013
Сообщения: 1,447
Репутация: 12512
|
22.11.2019, 14:27
#9
|
|
Новичок
Регистрация: 22.11.2019
Сообщения: 27
Репутация: 1018
|
22.11.2019, 14:42
#10

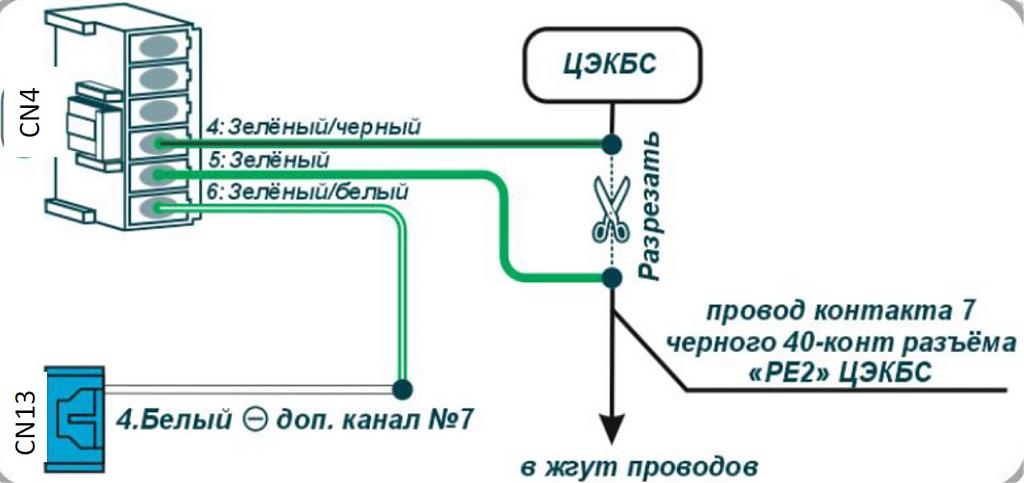

Из этой схема понятно что 30 провод это тот который переключается между 87 и 87А и тогда получается RMD-5-M выглядит так:
Правильно? |
|
|
