ViNiGaL · 18.09.2008, 18:52

Цитата:

Сообщение от Hydrazin

А спираль от RF модуля растягивали перед установкой в брелок? Это очень важно, потому что если не растянуть то работать не будет как надо.

Да растянул как вы писали, и очень доволен результатом, работает заметно лучше штатной спиральки.

Цитата:

Сообщение от Oxidant

ViNiGaL,
антенна и кабель к ней
http://www.efo.ru/images/wlc/antenn/D02-S2_hor.jpg
http://www.efo.ru/cgi-bin/go?2576

RF-модуль под обшивку, кабель наружу.

Пока не нашел в продаже.

ViNiGaL · 18.09.2008, 19:20

Цитата:

Сообщение от Hydrazin

Расскажу почему я не использовал готовые анттенки на 430МГц.
3. Наиболее важный - самодельную антенну я могу точно настроить на рабочую частоту, а промышленную нет и под вопросом её рабочие параметры. Из собственного опыта могу сказать что на своих радиостанциях я всегда менял штатную резиновую антенну на самодельную копию штатной но более эффективней и настроенну на нужный отрезок диапазона.

Я бы тоже так хотел, к сожалению в настройках антенн нет ни опыта ни образования, жалко нет фото вашей антенны до закрытия в кембрик. Может по внешнему виду раздвинул бы витки. Зная длину и диаметр уже не так сложно.

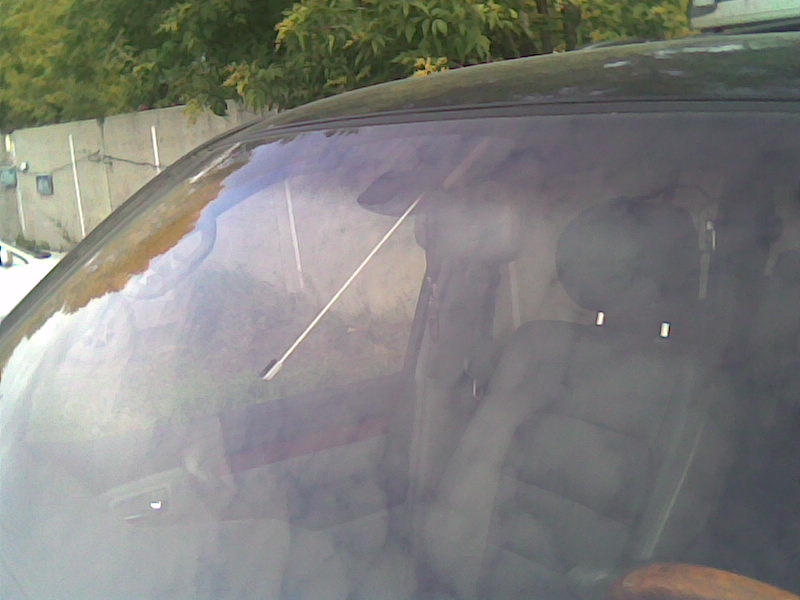

Sladge · 30.09.2008, 06:50

У соседа на стоянке увидел такое решение расположения антены на стекле за зеркалом заднего вида. Не знаю, что за сигнализация, но похоже на заводское исполнение. При случае узнаю.
На конец четвертьволнового штыря надет наконечник который крепиться к стеклу двухсторонним скотчем. Будет-ли он влиять на распространение волн или нет?
P.s. извиняюсь за качество, фотографировал с телефона.

pereez · 30.09.2008, 15:39

Припаял на место левой спиральки жилу от антенного кабеля во внутренней изоляции длиной 16,8 см (правую спиральку удалил).
Модуль прилепил к салонному зеркалу антенной вертикально вниз.
Дальность приема не увеличилась. Брелок до переделки показывал связь в одном месте квартиры, при этом теряя ее 2-3 раза за ночь и снова находя. После переделки ситуация аналогична.
Что сделал не так?

Oxidant · 30.09.2008, 16:12

Sladge,
Шерхан 5

dragonfly · 30.09.2008, 16:47

Цитата:

Сообщение от Oxidant

Sladge,
Шерхан 5

у всех шерханов такие вроде

Hydrazin · 30.09.2008, 21:45

Цитата:

Сообщение от pereez

Припаял на место левой спиральки жилу от антенного кабеля во внутренней изоляции длиной 16,8 см (правую спиральку удалил).
Модуль прилепил к салонному зеркалу антенной вертикально вниз.
Дальность приема не увеличилась. Брелок до переделки показывал связь в одном месте квартиры, при этом теряя ее 2-3 раза за ночь и снова находя. После переделки ситуация аналогична.
Что сделал не так?

Попробуйте без изоляции штырь, в изоляции штырь должен быть чуть короче, но насколько короче неизвестно, без измерений не узнать. А как крепите модуль? Антенна не проходит по зеркалу?

pereez · 01.10.2008, 16:20

Hydrazin, я оставил полностью штатный корпус радиомодуля. В "отростке", где раньше размещалась спиралька - в торце проделал отверстие и через него пропустил провод.
Соответственно радиомодуль штатной липучкой прикрепил с передней (пластиковой) стороны внутрисалонного зеркала антенной вниз.
Антенна к зеркалу не прикасается, если Вы это имели ввиду.

Hydrazin · 02.10.2008, 00:32

Как я понял штырь в полиэтиленовой изоляции, попробуйте без изоляции. Должно всё работать.

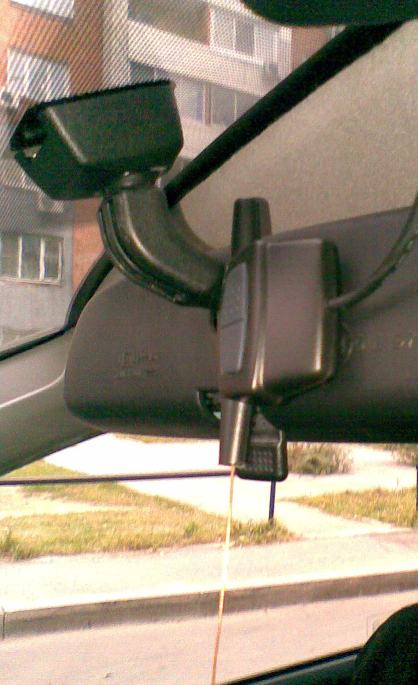

pereez · 03.10.2008, 15:43

Работать-то работает, но работает как с обычной антенной.
Снял изоляцию, теперь торчит просто проводок. Фото прилагаю.
Эффекта ноль! Что дома, что на работе, дальность, а точнее уверенность приема не изменилась.
Прием есть ровно в тех-же местах, что и была до переделки, только внешний вид сильно пострадал.
